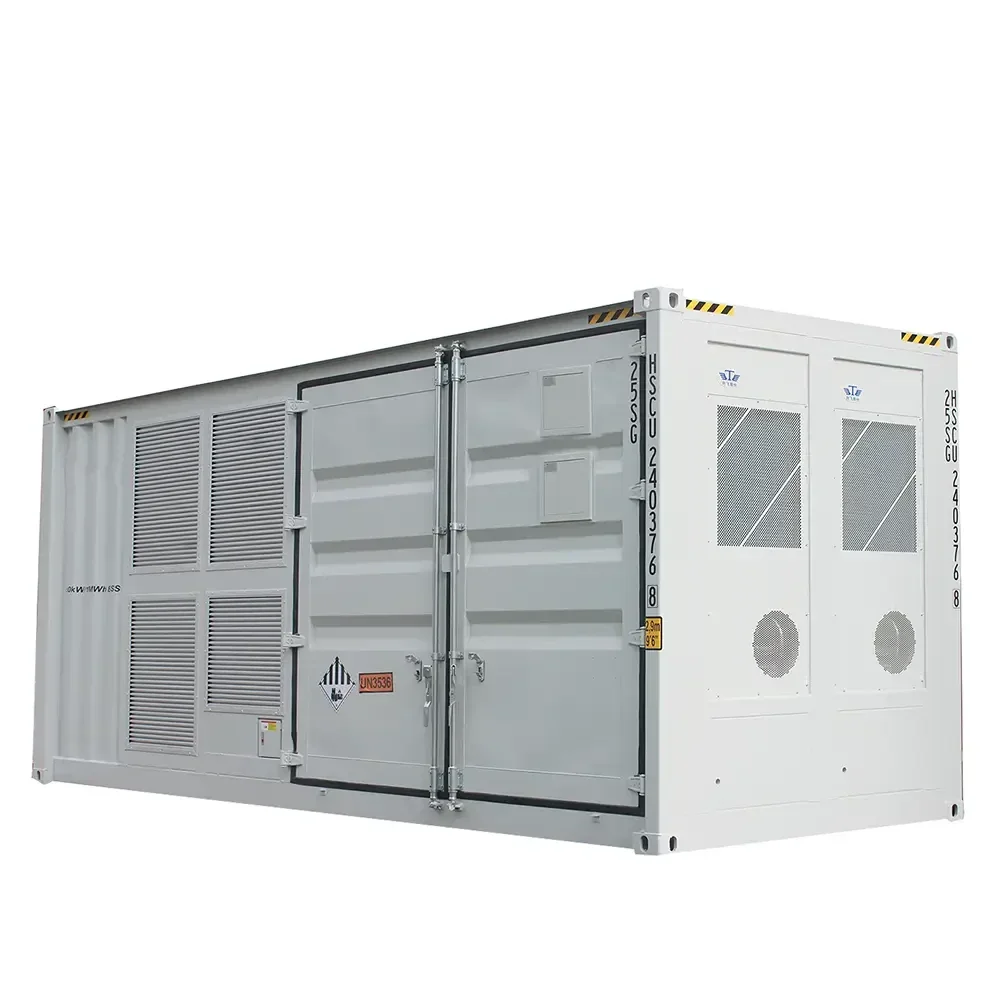

Sistema de Almacenamiento de Energía de Tipo String de 3.35 MW-6.7 MWh con Refrigeración por Líquido

Diseñado con la seguridad como máxima prioridad, este sistema de almacenamiento de energía en contenedores prefabricados separa eficazmente el compartimento de la batería del compartimento eléctrico, minimizando riesgos y mejorando la seguridad operativa. Utilizando una arquitectura de conexión en cadena, mejora aún más la seguridad y la fiabilidad del sistema.

En el lado de la generación de energía, el sistema soporta aplicaciones clave como el desplazamiento temporal de energía, la regulación de frecuencia y la integración fluida de energía renovable en la red. En el lado del usuario, permite la gestión de la demanda, mejora la calidad de la energía y asegura una experiencia de consumo de energía más estable y eficiente.

Características del Sistema de Almacenamiento de Energía de Tipo String con Refrigeración por Líquido:

Gestión Científica: Celdas de alta calidad con más de 6,000 ciclos de vida bajo condiciones de trabajo estándar. Diseño eficiente de gestión térmica, sistema de protección contra incendios activo.

Inteligente y Eficiente: Diseño de cadena de balance activo, mayor eficiencia de carga y descarga; Colaboración en la nube, soporte para monitoreo y programación de escenarios completos, con función de regulación de voltaje/potencia reactiva.

Alta Integración: Diseño modular de alta integración/no accesible, sistema de 1500V; Solución de instalación en cabina prefabricada, reduciendo los costos de instalación en sitio y el tiempo de puesta en marcha.

Seguro y Fiable: Uso de celdas de fosfato de hierro y litio de alta estabilidad térmica; Estrategia de protección contra incendios orientada a la prevención, utilizando funciones de protección múltiple independientes.

Parámetros Detallados

Parámetros de la Batería

Especificación Valor Capacidad de la Celda (Ah) 280 Configuración del Módulo de Batería 1P52S Configuración de la Cadena de Batería 1P416S Tasa 0.5C Energía Nominal (kWh) 372.7 Voltaje Nominal (V) 1331.2 Rango de Voltaje de Operación (V) 1164.8~1518.4 Peso (kg) 3250

Sistemas del Compartimento de la Batería

Especificación Valor Energía Nominal (kWh) 3354 Método de Refrigeración Refrigeración por Líquido Grado IP IP55 Dimensiones (Largo * Ancho * Alto) mm 609224383300 Peso (kg) 35000 Sistema de Protección Contra Incendios Protección contra incendios a nivel PACK + protección contra incendios con agua + detección de gas combustible + diseño de alivio de explosión

Inversor de Almacenamiento de Energía Distribuido

Especificación Valor Potencia Nominal (kW) 186 Rango de Voltaje DC de Trabajo (V) 1000-1500 Voltaje AC (V) 690 Corriente Nominal (A) 139 Factor de Potencia a Potencia Nominal >0.99 Eficiencia Máxima 99% Dimensiones (Largo * Ancho * Alto) mm 550250620 Peso (kg) 65

Sistema Integrado de Transformador de Paso PCS

Especificación Valor Voltaje AC Nominal 690V Configuración 18 unidades * 186kW en paralelo Tiempo de Respuesta de Potencia Reactiva ≤25ms Eficiencia Máxima de Conversión ≥0.99 Velocidad de Respuesta de Potencia ＜20ms Tiempo de Conversión de Carga-descarga ＜50ms Dimensiones (Largo * Ancho * Alto) mm 6500 * 2700 * 3100 Peso 65kg Grado de Protección del Recinto IP66

Nota: El producto está en constante iteración y mejora de su rendimiento. Las especificaciones técnicas proporcionadas son solo de referencia.
